L’essentiel à retenir : le capteur de pression de suralimentation se situe sur le circuit d’admission, vissé sur le collecteur ou une durite après le turbo. Cette localisation précise permet de diagnostiquer efficacement les pertes de puissance. On le reconnaît facilement à son petit boîtier en plastique noir surmonté d’un connecteur électrique à plusieurs broches.
Vous subissez des pertes de puissance et cherchez le capteur pression suralimentation emplacement précis pour inspecter votre circuit d’air ? Ce petit boîtier électronique se situe toujours sur le collecteur d’admission, bien que sa position exacte varie selon les moteurs. Voici les repères visuels fiables pour identifier rapidement ce capteur MAP et ne plus le confondre avec d’autres sondes sous le capot.
Le rôle dicte l'emplacement : une question de logique
Vous cherchez le capteur pression suralimentation emplacement exact ? Ce petit boîtier, souvent nommé capteur MAP (Manifold Absolute Pressure), mesure la pression. Il se trouve donc forcément sur le trajet du flux d’air.
Son but est de jauger la pression de l’air qui entre dans le moteur. C’est pourquoi on le trouve toujours après le turbocompresseur, au plus près des cylindres. C’est une pièce maîtresse pour les moteurs suralimentés.
Pour trouver le capteur de pression, il faut penser comme le moteur : sa place est là où il peut mesurer l’air juste avant qu’il ne soit englouti.
La zone de recherche : le circuit d'admission d'air
Concentrez-vous sur la partie du moteur où l’air est admis. Il s’agit du collecteur d’admission, une grosse pièce en plastique ou en métal sur laquelle sont branchées plusieurs durites.
Le capteur est soit vissé directement sur ce collecteur, soit fixé sur une durite qui y est connectée. Il faut suivre le cheminement des durites du turbo venant de l’avant du véhicule.
- Le turbocompresseur
- L’échangeur d’air (intercooler)
- Les durites de suralimentation
- Le collecteur d’admission
Repérer visuellement le capteur MAP sur votre moteur
Certains motards recherchent une sonorité particulière, plus grave ou plus agressive. Changer le silencieux permet d’ajuster le bruit émis par le pot d’échappement, rendant ainsi la conduite plus plaisante pour l’auditeur et parfois même augmentant les sensations de conduite.
Cependant, il est crucial de considérer les restrictions légales sur le niveau sonore admissible dans certaines régions sous peine d’amendes ou de devoir passer des contrôles techniques supplémentaires.
À quoi ressemble ce fameux capteur ?

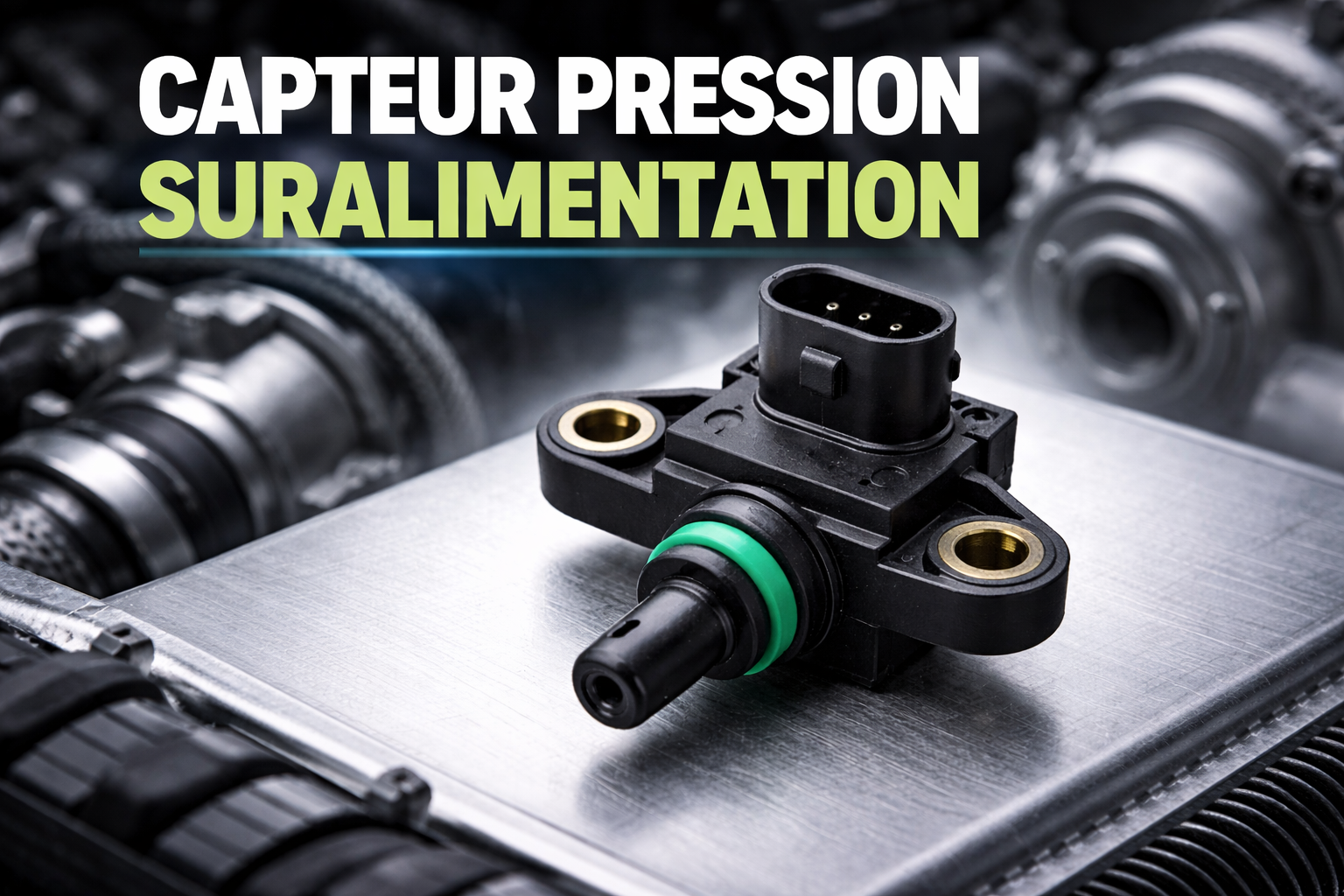

C’est une petite pièce technique, le plus souvent moulée en plastique noir. Elle présente une forme rectangulaire ou carrée assez compacte. Une partie spécifique s’insère directement dans le collecteur ou la durite d’air. Vous le repérerez assez vite.
Il est toujours surmonté d’un connecteur électrique visible comportant 3 ou 4 broches. Le tout est généralement maintenu en place par une seule vis. C’est souvent une vis Torx ou une simple tête hexagonale.
Suivez les durites : la méthode infaillible
La méthode est simple : partez du filtre à air et suivez la grosse durite vers le turbo. Continuez vers l’échangeur avant de remonter jusqu’au collecteur d’admission. C’est le trajet réel de l’air.
Le capteur pression suralimentation emplacement se trouve forcément sur cette dernière portion du circuit. C’est une technique qui fonctionne sur la quasi-totalité des moteurs modernes. Qu’ils soient diesel ou essence, la logique reste identique.
Les pièges à éviter lors de l'identification
Ne le confondez surtout pas avec d’autres capteurs qui peuvent avoir une apparence similaire. Cette confusion arrive très fréquemment sous le capot.
Bon à savoir, voici les composants à ne pas prendre pour le capteur MAP :
- Le capteur de température d’air d’admission
- Le débitmètre d’air (MAF), situé juste après le filtre à air
- L’électrovanne de commande du turbo
Exemples concrets d'emplacement selon les motorisations
L’emplacement général varie, mais pour trouver le bon capteur pression suralimentation emplacement, il faut connaître les habitudes des constructeurs. Voyons les cas pratiques.
Cas des moteurs diesel courants (HDi, dCi, TDI)
Sur les diesels courants comme les 1.6 HDi ou 1.5 dCi, le capteur est souvent très accessible. Il est généralement vissé directement sur le collecteur d’admission en plastique, situé sur la partie haute du moteur.
Parfois, il se cache à l’arrière du bloc, près du tablier. Un miroir aide souvent à le repérer. Un défaut moteur sur votre Peugeot 208 peut être lié à ce capteur, d’où l’intérêt de le vérifier.
Spécificités des moteurs essence turbo (PureTech, TCe, TFSI)
Sur les moteurs essence turbo, la logique reste similaire. On le traque sur le circuit d’air de suralimentation, souvent positionné entre l’échangeur et le boîtier papillon.
| Type de motorisation | Emplacement le plus fréquent | Point de repère visuel |
|---|---|---|
| Moteurs Diesel (HDi, dCi, TDI) | Vissé directement sur le collecteur d’admission | Souvent une pièce en plastique noir proéminente |
| Moteurs Essence Turbo (TCe, TFSI) | Sur une durite rigide avant le boîtier papillon | Proche du radiateur de l’échangeur d’air |
| Cas particulier (ex: Fiat Ducato) | Parfois sur le boîtier papillon lui-même | Suivre le câblage depuis le faisceau principal |
Il est primordial de noter que ces emplacements sont typiques, bien qu’ils puissent varier selon l’année du véhicule.
Ce qu'il faut savoir avant de toucher au capteur
Vous avez repéré le capteur pression suralimentation et son emplacement ? Parfait. Mais avant de sortir les outils, quelques précisions s’imposent.
Pourquoi son positionnement est si sensible
L’emplacement de ce capteur n’est pas un hasard. Il est calibré pour lire la pression à un point précis du flux d’air. C’est une mesure de haute précision.
La moindre prise d’air à sa base, due à un joint usé ou un mauvais serrage, faussera complètement les données.
Un capteur mal positionné ou une fuite d’air à sa base, même minime, peut envoyer des informations totalement erronées au calculateur, déréglant toute la gestion moteur.
Un accès plus ou moins facile selon les modèles
Sur certaines voitures, le capteur est bien en vue ou caché sous un cache moteur, derrière d’autres durites ou des composants électriques.
Prenez le temps de bien observer avant de démonter quoi que ce soit. Parfois, il faut juste déplacer une durite pour y accéder.
- Toujours travailler moteur froid et contact coupé.
- Prendre une photo avant de débrancher le connecteur.
- Utiliser l’outil adapté pour ne pas abîmer la vis.
- Vérifier l’état du joint torique lors du remontage.
Trouver le capteur de pression de suralimentation demande simplement un peu de logique. En suivant le circuit d’air jusqu’au collecteur d’admission, vous l’identifierez rapidement. Rappelez-vous qu’une manipulation délicate est essentielle pour garantir la fiabilité des mesures. Une fois localisé, vous avez toutes les clés en main pour inspecter ou remplacer cette pièce cruciale.
FAQ
Où se cache exactement le capteur de pression de suralimentation ?
Vous le trouverez systématiquement sur le circuit d’admission d’air, c’est sa zone de prédilection. Plus précisément, il se situe généralement *vissé directement sur le collecteur d’admission* ou fixé sur une durite rigide juste avant l’entrée du moteur. Son emplacement est stratégique : il doit se trouver après le turbocompresseur et l’échangeur pour mesurer la pression de l’air qui pénètre réellement dans les cylindres.
Comment repérer un capteur de pression de suralimentation hors service ?
Les signes ne trompent pas et affectent directement le comportement de votre véhicule. Vous ressentirez souvent des pertes de puissance franches, comme si le turbo se coupait, ou des à-coups désagréables à l’accélération. Le ralenti peut aussi devenir instable et le voyant moteur s’allume généralement au tableau de bord pour signaler l’anomalie au conducteur.
Peut-on continuer à rouler sans capteur de suralimentation ?
Il est fortement déconseillé de rouler sans ce composant essentiel. Sans les données de pression, le calculateur moteur ne peut plus doser correctement le mélange air-carburant. Votre véhicule risque de passer en mode dégradé, avec une puissance très limitée pour protéger la mécanique, et vous consommerez davantage de carburant.
Combien coûte un capteur de pression de suralimentation neuf ?
Le prix de la pièce seule reste heureusement assez abordable pour la majorité des automobilistes. Comptez généralement entre 30 et 80 euros selon la marque et le modèle de votre véhicule. C’est une pièce électronique assez standardisée, ce qui explique ce tarif raisonnable par rapport à d’autres composants du moteur.
Est-il possible de nettoyer soi-même ce capteur ?
Oui, le nettoyage est parfois une solution efficace si le capteur est simplement encrassé par des vapeurs d’huile. Utilisez impérativement un nettoyant spécifique pour contacts électroniques ou un nettoyant frein en aérosol. Attention cependant : ne touchez jamais l’intérieur du capteur avec un objet ou un chiffon, car la partie sensible en céramique est extrêmement fragile.
Quel budget prévoir pour le changement de cette pièce ?
Si vous confiez cette opération à un professionnel, il faut ajouter le coût de la main-d’œuvre au prix de la pièce. L’opération est souvent rapide car le capteur est généralement facile d’accès sur le dessus du moteur. Prévoyez une facture totale souvent comprise entre 100 et 200 euros dans la plupart des garages indépendants.
