Pour aller à l’essentiel : Le fusible du démarreur du Renault Scénic 3 1.5 DCI, souvent cause des pannes de démarrage, est un fusible de 25A logé dans le boîtier du compartiment moteur. Son remplacement résout généralement le problème. Testez-le visuellement ou au multimètre. Un grillage répétitif indique un défaut majeur (démarreur ou câblage) nécessitant une expertise approfondie.
Votre Renault Scénic 3 refuse de démarrer malgré une batterie chargée ? Le fusible demarreur scenic 3, souvent sous-estimé, pourrait en être la cause. Ce guide complet vous explique comment localiser, tester et remplacer ce composant critique sur votre 1.5 DCI, avec des étapes claires et sécurisées. Découvrez où le trouver dans le compartiment moteur, comment diagnostiquer sa panne grâce à un test visuel ou au multimètre, et évitez les erreurs dangereuses comme l’augmentation de l’ampérage. Prêt à remettre votre Scénic 3 en marche sans prise de tête ? Suivez le guide.
Votre Renault Scénic 3 1.5 DCI ne démarre plus ? Le tableau de bord s’allume mais le moteur reste silencieux ? Ce problème courant est souvent lié à un fusible de démarreur grillé. Pourquoi ce composant électrique lâche-t-il ? Et comment agir sans déclencher une nouvelle panne ?
Le fusible démarreur Scénic 3 en 25A protège le circuit du solénoïde, pièce activant l’engagement du démarreur. Un fusible grillé interrompt le courant. Attention : un fusible qui fond régulièrement signale toujours une surcharge électrique sous-jacente. Remplacer cet élément sans diagnostiquer la cause revient à colmater une fuite avec du ruban adhésif !
On vous explique comment localiser ce fusible dans le boîtier moteur, tester sa continuité et le remplacer en sécurité. Vous apprendrez aussi pourquoi certains passent à un fusible 30A (avec ses risques), comment diagnostiquer un démarreur défectueux, ou pourquoi un câblage défaillant complique le démarrage. Suivez le guide : ces étapes testées éviteront des réparations coûteuses. Prêt à redémarrer sans stress ?
Identifier les symptômes d'un fusible de démarreur défaillant
Le premier signe d’un fusible de démarreur grillé sur un Renault Scénic 3 1.5 DCI est évident : le véhicule refuse de s’allumer. Pourtant, la radio et les phares fonctionnent, indiquant que la batterie n’est pas en cause. Ce constat ouvre une piste claire : le circuit du démarreur est interrompu.
Voici les signes distinctifs à surveiller :
- Absence totale de réaction du démarreur malgré une tentative de démarrage.
- Les voyants du tableau de bord s’allument normalement, prouvant que la batterie est opérationnelle.
- Un bruit de « clic » unique et sec émanant du compartiment moteur, sans activation du démarreur.
- Affichage d’un message « démarrage impossible » sur l’écran du véhicule, confirmant une défaillance électrique.

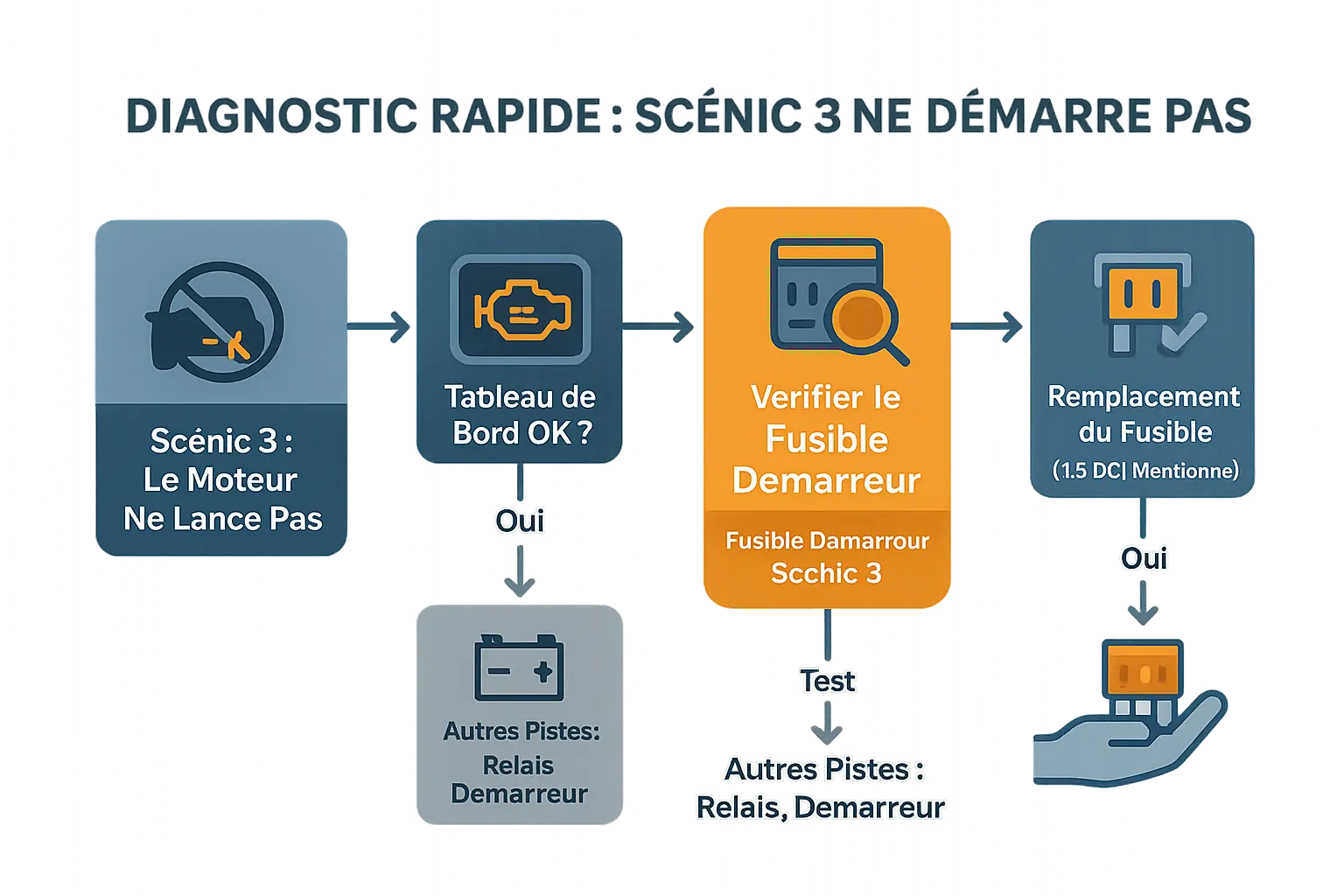

Face à ces symptômes, un diagnostic rapide s’impose. Le tableau ci-dessous compare les causes probables et les actions à entreprendre :
| Symptôme | Cause probable | Action recommandée |
|---|---|---|
| « Clic » sec, voyants OK | Fusible démarreur / Solénoïde | Vérifier et remplacer le fusible (ce guide). |
| « Clics » rapides et faibles, voyants faibles | Batterie faible | Recharger ou remplacer la batterie. |
| Aucun bruit, aucun voyant | Batterie complètement déchargée / Cosse débranchée | Vérifier les cosses et la charge de la batterie. |
| Démarreur tourne mais le moteur ne démarre pas | Problème d’allumage ou de carburant | Diagnostic plus approfondi nécessaire. |
Ces indicateurs permettent de cibler rapidement la source du problème. Si le fusible est en cause, son remplacement par un modèle de 25A s’impose. Un excès de prudence est toutefois requis : un grillage récurrent révèle souvent un souci plus profond, comme un démarreur défaillant ou un court-circuit.
Où se trouve le fusible du démarreur sur un Scénic 3 ?
Le compartiment moteur : l'emplacement principal

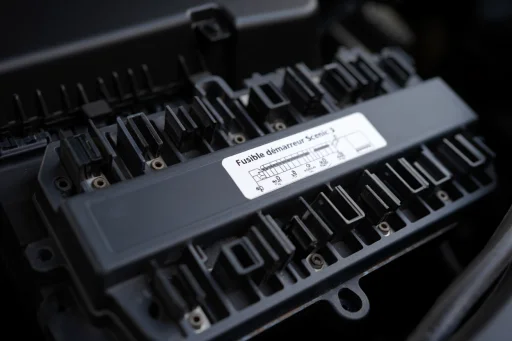

Sur votre Renault Scénic 3 1.5 DCI, le fusible du démarreur est situé dans le compartiment moteur. Il se loge dans le boîtier à fusibles principal, appelé « boîtier de servitude » ou UPC (Unité de Protection et de Commutation).
Pour repérer ce boîtier, dirigez-vous vers la batterie. Son couvercle noir et ses fixations (clips ou vis) le rendent facilement identifiable. Ouvrez-le avec soin, à la main si possible ou avec un tournevis plat. Un outil d’extraction peut aider à retirer les fusibles sans endommager les connecteurs.
Le fusible recherché est un modèle de 25 ampères (25A), de couleur transparente ou blanche. L’ampérage est primordial : 25A protège le circuit du solénoïde du démarreur. Bien que certains propriétaires tentent un 30A face à des pannes récurrentes, cette pratique reste à éviter sauf diagnostic ciblé.
Pour faciliter l’identification, consultez le schéma des fusibles imprimé sur le couvercle du boîtier ou dans le manuel du propriétaire. En cas de complexité, prenez une photo de l’emplacement des fusibles avec le couvercle ouvert pour référence future.
Autres emplacements possibles à vérifier
Bien que peu courant, vérifiez sous le siège passager si le fusible n’est pas dans le compartiment moteur. Sur certains modèles 1.5 DCI, ce boîtier secondaire peut contenir des fusibles spécifiques, mais ce n’est pas l’emplacement standard pour le démarreur.
Cette vérification s’adresse aux cas où le boîtier principal a été inspecté sans succès. Le câblage sous le siège, notamment des câbles oxydés, peut provoquer des micro-courts-circuits. En cas de doute, une lampe torche permet d’identifier précisément le fusible de 25A. Selon les retours d’utilisateurs, le boîtier moteur reste l’emplacement prioritaire. Une fois localisé, inspectez le filament du fusible : une rupture ou brûlure confirme le besoin de remplacement.
Le guide étape par étape pour tester et remplacer le fusible
Étape 1 : préparation et sécurité
Localisez le boîtier de fusibles dans le compartiment moteur, généralement sur le côté gauche du véhicule, près de la batterie. Ouvrez le couvercle en appuyant sur les clips de fixation ou en dévissant selon le modèle. Repérez le fusible 25A grâce à la légende sur le couvercle (parfois indiqué comme « starter » ou « démarreur ») ou dans le manuel du propriétaire. Débranchez impérativement la borne négative de la batterie avant d’intervenir : cette étape évite court-circuit, dégâts électroniques ou blessures.
Préparez vos outils : une lampe torche pour éclairer le boîtier dans un espace souvent mal éclairé, la pince en plastique fournie avec le boîtier (ou une pince à bec fin isolée), et un fusible de rechange 25A (rouge). Vérifiez aussi si d’autres accessoires électriques (phares, autoradio, lève-vitres) fonctionnent. Cela permet d’éliminer un problème global de batterie ou câblage. N’hésitez pas à prendre des photos du boîtier avant de manipuler les fusibles : cela évite les erreurs de remplacement.
Étape 2 : test visuel et test au multimètre
Examinez le fusible 25A à la lumière : un filament métallique rompu ou des traces noires à l’intérieur indiquent un fusible grillé. Ce test rapide évite manipulations inutiles, mais certains défauts restent invisibles à l’œil nu. Par exemple, un filament partiellement fondu peut laisser croire à un fonctionnement normal.
Utilisez un multimètre numérique réglé sur le mode continuité (symbole d’onde sonore ou bip). Placez les pointes de touche sur les deux bornes métalliques du fusible. Un bip continu signifie le fusible est valide. En cas de silence ou de valeur infinie affichée (souvent « 1 » ou « OL »), il est défectueux. Si votre multimètre n’a pas ce mode, utilisez le fonction ohmmètre : une résistance proche de 0 Ω indique un fusible sain, une valeur élevée ou infinie confirme le défaut.

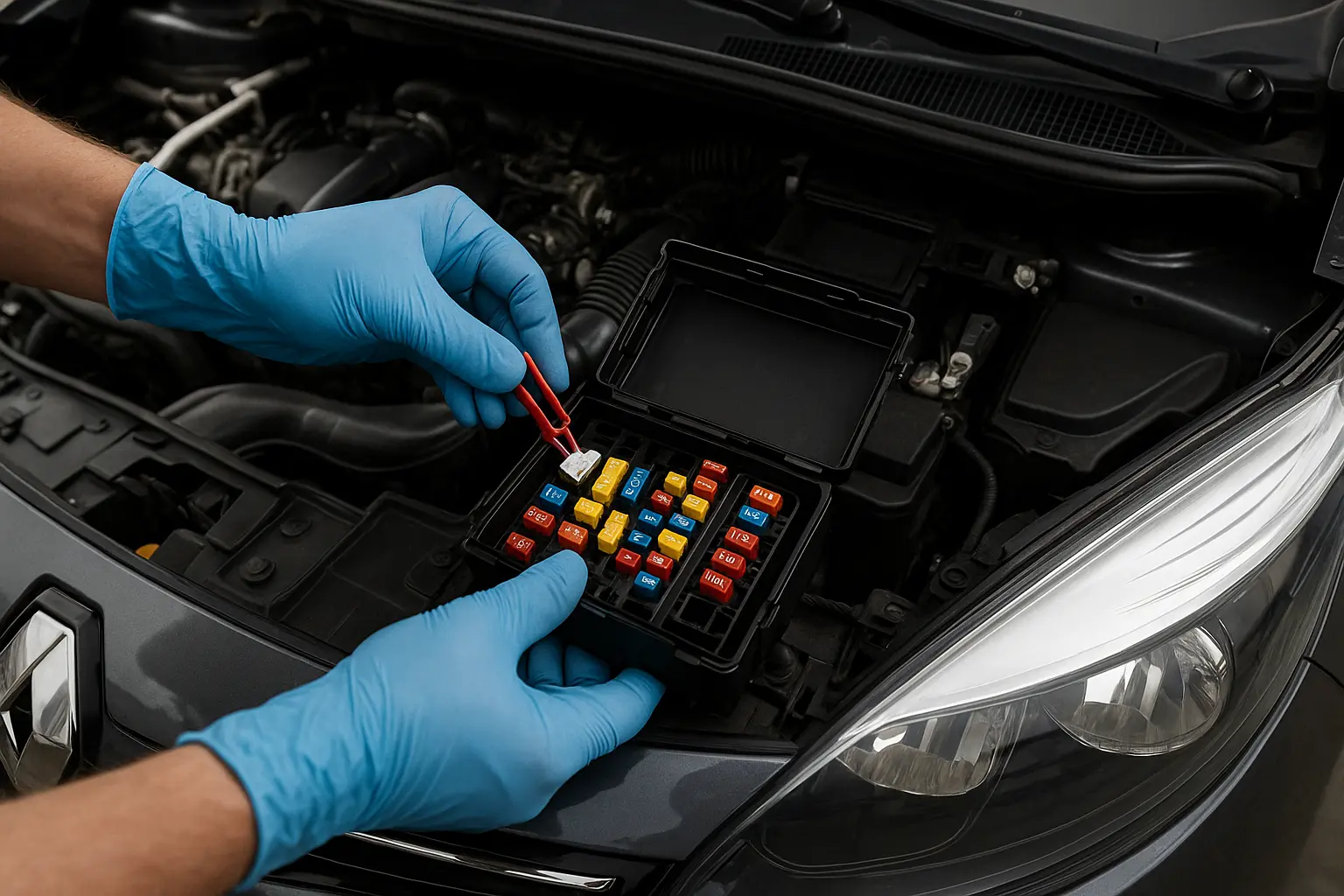

Étape 3 : le remplacement du fusible
- Retirez le fusible usé en pinçant ses extrémités avec la pince en plastique ou une pince à bec fin isolée. Évitez de forcer pour ne pas casser le logement en plastique.
- Utilisez impérativement un fusible neuf de 25A (rouge). Remplacer par un 30A est risqué : cela annule la protection électrique d’origine et peut endommager le solénoïde ou le câblage.
- Insérez fermement le nouveau fusible dans son emplacement jusqu’à sentir un clic léger. Vérifiez qu’il est parfaitement aligné.
- Reconnectez la borne négative de la batterie en serrant l’écrou pour éviter un contact intermittent.
- Tentez de démarrer le véhicule. Si le moteur tourne, le problème est résolu. Un clic sans démarrage suggère un solénoïde défectueux ou un démarreur usé.
En cas de grillages répétés, vérifiez le démarreur : un modèle fatigué peut tirer un courant anormal. Un solénoïde défectueux ou un pignon mal engagé avec le volant moteur figurent parmi les causes fréquentes. Un professionnel peut mesurer l’intensité exacte du démarreur pour identifier la source du problème.
Bon à savoir : Remplacer un fusible grillé par un fusible de même valeur est crucial. Utiliser un ampérage plus élevé annule la protection et risque d’endommager gravement le circuit, voire de provoquer un incendie.
Le fusible du démarreur grille à répétition : que faire ?
Le démarreur ou son solénoïde : le coupable n°1
Un fusible de 25A qui grille après remplacement indique souvent un démarreur usé. En vieillissant, il exige plus de courant pour s’activer, ce qui surcharge le circuit. C’est fréquent sur le 1.5 DCI, où le solénoïde défectueux provoque des pics de courant. Le symptôme typique ? Un « clic » sans démarrage, surtout à chaud. La résistance interne du solénoïde, due à un bobinage partiellement court-circuité, est une cause fréquente.
Un diagnostic professionnel est conseillé. Un nettoyage des contacts ou un remplacement du solénoïde peut suffire si l’usure est limitée. Pour les cas avancés, un démarreur neuf ou reconditionné s’impose. Selon les retours d’utilisateurs, cela résout le problème dans 70 % des cas. Un professionnel vérifie aussi l’état des charbons et du collecteur, souvent encrassés sur les moteurs 1.5 DCI. Ces vérifications évitent les récidives coûteuses.
Un problème de câblage ou un court-circuit
Un fil dénudé touchant la masse ou une connexion corrodée entre la batterie et le démarreur provoque un court-circuit. Cela fait fondre le fusible de 25A en quelques secondes. Une inspection visuelle du câblage est impérative, surtout sur le Scénic 3 1.5 DCI, où les frottements endommagent les gaines. Vérifiez les câbles à proximité des boulons du moteur ou des passages étroits.
Comprendre le câblage du démarreur aide à identifier les zones sensibles. Nettoyez les cosses avec une brosse métallique, serrez les raccords lâches avec un couple de 5 Nm, et isolez les fils abîmés avec de la gaine thermorétractable. Ces gestes simples éliminent les courts-circuits fréquents. Un multimètre en position ohmmètre (résistance < 0,5 ohm) détecte les faux contacts.
Pensez aussi au relais du démarreur
Le relais, logé dans le boîtier de fusibles moteur, commande le solénoïde. S’il est défectueux, il perturbe le courant et endommage le fusible. Sur les Renault, les relais compatibles portent la référence 114838500R. Testez-le en l’échangeant avec un relais identique (comme celui des phares). Si le problème persiste, le remplacement s’impose.
Vérifiez l'état de la batterie
Une batterie faible est souvent la cause indirecte. Si sa tension à vide est inférieure à 12.5V ou chute sous 9V au démarrage, le démarreur surconsomme. Vérifiez sa tension avec un voltmètre : 12.6V à pleine charge est idéal. En charge (démarrage), la tension ne doit pas chuter en dessous de 9V. Au-delà de 4 ans, une batterie doit être remplacée, même sans défaut apparent. Un chargeur 10A suivi d’un test de démarrage moteur (en désactivant le circuit d’injection) confirme sa capacité à alimenter le démarreur sans surcharger le fusible.
Les solutions à éviter absolument pour votre sécurité
Ne jamais augmenter l'ampérage du fusible
Remplacer un fusible de 25A par un 30A peut sembler être une solution rapide, mais c’est une erreur grave. Le fusible protège le câblage contre les surcharges. Un calibre supérieur laisse passer un courant trop élevé, entraînant une surchauffe des câbles et un risque de départ de feu.
Le shuntage ou l’augmentation de l’ampérage d’un fusible est une solution de dépannage dangereuse qui ne résout pas la cause du problème et met en péril votre véhicule et votre sécurité.
Le calculateur moteur (UCH) ou d’autres composants peuvent être endommagés par cette pratique. Le fusible est conçu pour protéger le circuit : le contourner revient à désactiver cette sécurité.
Le "shuntage" du démarreur : une manœuvre à proscrire
Shunter le démarreur avec un fil est une méthode d’urgence, mais elle est dangereuse et réservée aux professionnels en situation extrême. Cette pratique contournant toutes les sécurités électriques, elle expose à des courts-circuits ou des dégâts sur le système électrique.
Le risque principal est un diagnostic erroné : le démarreur peut sembler défectueux alors qu’un simple faux contact est en cause. De plus, cette méthode ne résout pas la cause racine du problème, entraînant des réparations inutiles ou coûteuses.
La seule solution durable reste de diagnostiquer précisément la panne (démarreur usé, câblage défectueux, etc.) et d’appliquer une réparation adaptée. La sécurité et la fiabilité de votre Renault Scénic 3 en dépendent.
En résumé, remplacer le fusible du démarreur de votre Renault Scénic 3 est une intervention simple mais essentielle. En cas de grillage répétitif, vérifiez le démarreur, le câblage ou le relais. Évitez d’augmenter l’ampérage du fusible pour préserver la sécurité électrique de votre véhicule. Avec ces conseils, votre Scénic 3 retrouvera sa fiabilité sans encombre.
FAQ
Où se trouve le fusible du démarreur sur un Renault Scénic 3 ?
Le fusible du démarreur sur votre Renault Scénic 3 se trouve généralement dans le boîtier à fusibles principal, situé dans le compartiment moteur. Ce boîtier est souvent appelé « boîtier de servitude » ou « UPC (Unité de Protection et de Commutation) ». Il est proche de la batterie, facilitant son accès. Le fusible concerné est un modèle de 25 ampères (25A), souvent de couleur transparente ou blanche. Pour une localisation précise, consultez le schéma inscrit sur le couvercle du boîtier ou dans le manuel du véhicule. Si vous ne le trouvez pas, vérifiez également un boîtier secondaire sous le siège passager, bien que cela soit moins courant pour le circuit du démarreur.
Où se trouve le fusible du démarreur ?
Sur la plupart des modèles, le fusible du démarreur est logé dans le boîtier à fusibles du compartiment moteur, près de la batterie. Il s’agit d’un fusible de 25A, dédié au circuit du solénoïde du démarreur. Ce composant est essentiel pour activer le pignon d’entraînement. Si vous ne le trouvez pas immédiatement, un second endroit à vérifier est le boîtier sous le siège passager, bien que cela soit exceptionnel. Un fusible grillé se reconnaît par un filament rompu ou noirci. Pour plus de clarté, référez-vous au schéma du boîtier ou au manuel du propriétaire.
Pourquoi mon Renault Scénic 3 ne démarre-t-il pas ?
Plusieurs raisons peuvent expliquer cette panne, mais un fusible du démarreur grillé est une cause fréquente. Si le véhicule ne réagit pas au tour de clé ou au pressage du bouton « Start », vérifiez d’abord le fusible de 25A dans le boîtier moteur. D’autres symptômes incluent un « clic » sec provenant du compartiment moteur ou des voyants du tableau de bord allumés sans réaction du démarreur. Si le fusible est intact, le problème pourrait provenir d’un démarreur usé, d’un solénoïde défectueux ou d’un câblage défectueux. Dans ce cas, un diagnostic plus approfondi est nécessaire, notamment un test au multimètre ou une inspection visuelle des connexions.
Où se trouve le démarreur sur un Renault Scénic 3 ?
Le démarreur d’un Renault Scénic 3 est généralement installé sous le véhicule, près de l’arrière du moteur, en liaison avec le volant moteur. Cependant, son accès peut être complexe et nécessite souvent un démontage partiel. Pour diagnostiquer un problème, commencez par vérifier le fusible de 25A dans le boîtier moteur, plus accessible. Si le fusible est fonctionnel, inspectez le solénoïde (souvent fixé sur le démarreur) pour détecter des signes d’usure ou de corrosion. Un démarreur défectueux produit souvent un « clic » répétitif ou une absence totale de démarrage malgré une batterie en bon état.
Quel fusible peut empêcher une voiture de démarrer ?
Le fusible de 25A dédié au solénoïde du démarreur est un des composants critiques pour le démarrage du véhicule. Si ce fusible grille, le solénoïde ne reçoit plus d’électricité, empêchant l’engagement du pignon et la rotation du moteur. D’autres fusibles liés à la batterie ou au relais peuvent aussi causer des pannes, mais le fusible de 25A est le plus souvent impliqué. Un test visuel ou au multimètre confirme son état. En cas de remplacement, utilisez impérativement un fusible identique (25A) pour éviter des surcharges ou des dommages plus graves.
Y a-t-il un fusible pour le relais de démarreur ?
Le relais de démarreur n’est pas protégé par un fusible spécifique, mais il est intégré au circuit électrique surveillé par le fusible de 25A du solénoïde. Ce relais, souvent logé dans une boîte à fusibles (habitacle ou compartiment moteur), agit comme un interrupteur commandant le solénoïde. Si le relais est défectueux, il peut empêcher l’activation du démarreur, même avec un fusible en état. Pour vérifier son bon fonctionnement, testez-le en le remplaçant par un relais identique ou utilisez un multimètre pour mesurer la continuité. Un clic audible lors du démarrage indique généralement un relais actif.
Comment faire repartir un démarreur temporairement ?
En cas de panne urgente, un démarreur peut être « shunté » en reliant les cosses de la batterie et du démarreur avec un câble épingle. Cette méthode, à utiliser avec extrême prudence, contourne le solénoïde et active directement le moteur du démarreur. Cependant, cela annule les sécurités électriques et risque d’endommager le circuit. Une solution plus sûre consiste à frapper légèrement le démarreur avec un objet non métallique pour débloquer un pignon coincé. Ces astuces sont ponctuelles : un diagnostic complet (fusible, solénoïde, câblage) est impératif pour une réparation durable.
Quel fusible empêche la voiture de démarrer ?
Le fusible de 25A affecté au solénoïde du démarreur est le plus susceptible d’empêcher le démarrage. Son rôle est crucial : il déclenche l’engagement du pignon du démarreur avec le volant moteur. Un fusible grillé coupe ce signal, rendant le démarrage impossible. D’autres fusibles, comme celui de la batterie (souvent de 40A ou plus) ou du relais principal, peuvent aussi être impliqués, mais le 25A est le plus courant. Testez-le avec un multimètre ou remplacez-le par un neuf de même ampérage. Si le problème persiste, vérifiez le câblage ou le démarreur lui-même.
Comment tester le fusible du démarreur ?
Pour tester le fusible du démarreur (25A), commencez par un contrôle visuel : un filament rompu ou noirci indique un fusible grillé. Si le visuel est ambigu, utilisez un multimètre en mode continuité. Placez les pointes de touche sur les bornes du fusible : un bip sonore ou une résistance proche de zéro signifie qu’il est bon. Sinon, il est défectueux. Une autre méthode consiste à le remplacer par un fusible neuf de 25A et à tester le démarrage. Si le véhicule démarre, le fusible était bien la cause. Pensez à réinitialiser la borne négative de la battere après l’intervention pour éviter courts-circuits.
