L’essentiel à retenir : situé sous le châssis sur la ligne d’échappement, le filtre à particules se distingue par sa forme cylindrique et ses sondes. Cette position expose la pièce à l’encrassement lors des petits trajets, causant voyants et pertes de puissance. Une réaction rapide permet d’éviter un remplacement facturé entre 800€ et 2000€.
Vous ne parvenez pas à localiser l’emplacement filtre particules sous votre voiture malgré vos recherches ? Cet article vous indique précisément où regarder sur la ligne d’échappement pour identifier ce composant antipollution sans effort. Vous apprendrez à repérer les sondes spécifiques qui trahissent sa position exacte et éviterez ainsi toute confusion avec le catalyseur.
Sur la ligne d'échappement, mais où exactement ?
Pour faire simple, l’emplacement filtre particules se situe toujours sur la ligne d’échappement. Vous le trouverez sous le châssis du véhicule. Il est généralement placé juste après le catalyseur. Enfin, il précède le silencieux intermédiaire ou arrière.
Cette position stratégique n’est pas un hasard. Il reste proche du moteur pour monter très vite en température. C’est indispensable pour brûler les suies lors de la régénération.
Jetez un œil sous le soubassement pour l’apercevoir. Mais attention, ne vous glissez jamais sous une voiture qui n’est pas correctement sécurisée.

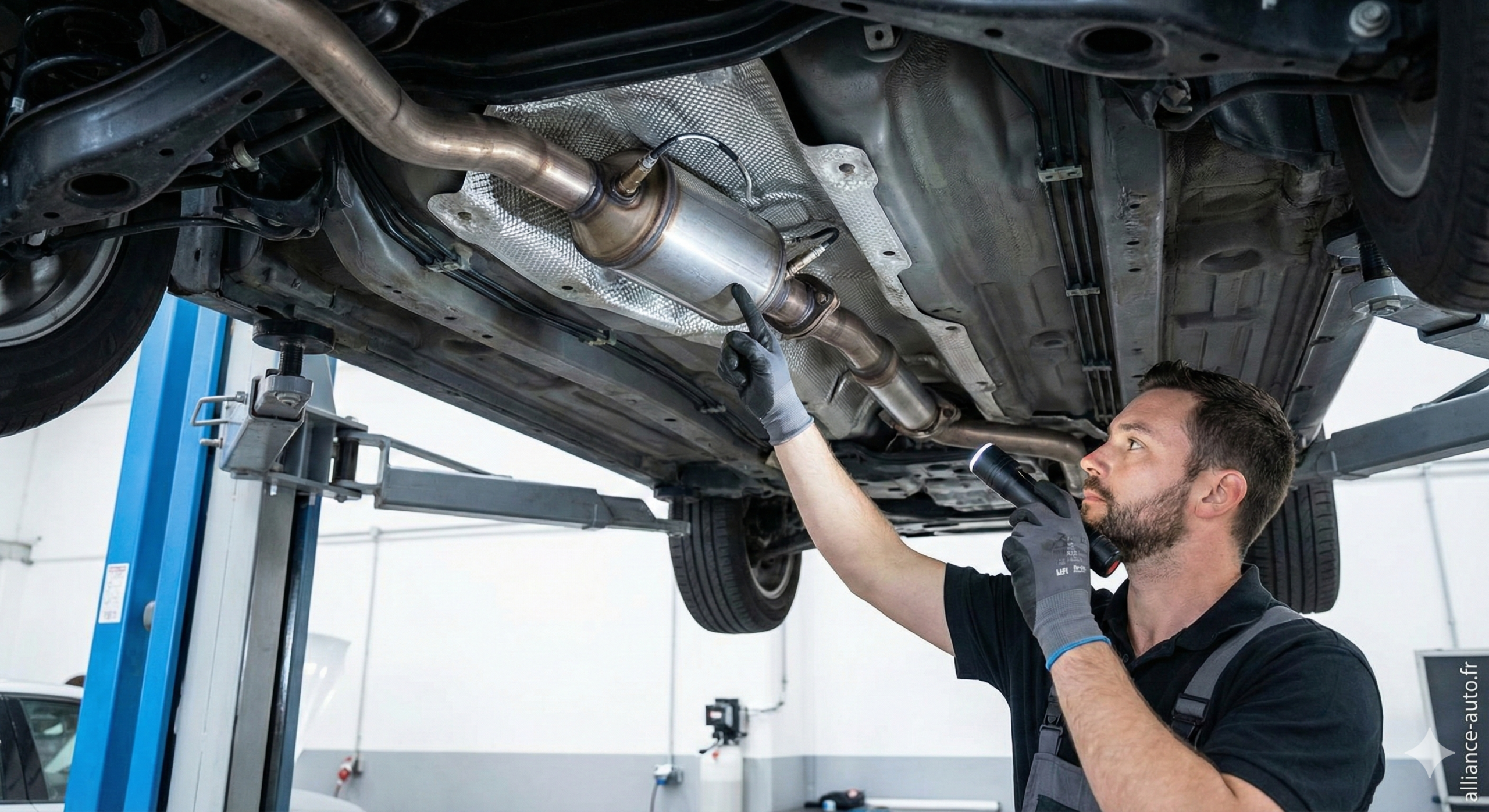

Découvrez visuellement le filtre à particules
Les indices qui ne trompent pas pour le repérer
À quoi ça ressemble concrètement ? Imaginez un gros cylindre ou une sorte de « conserve » métallique. C’est visiblement bien plus volumineux que le reste du tuyau d’échappement.
Voici l’indice ultime pour ne pas se tromper. Le FAP est systématiquement bardé de sondes de température. Repérez aussi les petits tuyaux métalliques fins connectés à un capteur de pression différentielle.
Un FAP est toujours accompagné de capteurs. Si vous voyez un cylindre métallique avec des sondes vissées dessus et des petits tuyaux, vous avez trouvé votre filtre à particules.
À quoi ça ressemble concrètement ? Imaginez un gros cylindre ou une sorte de « conserve » métallique. C’est visiblement bien plus volumineux que le reste du tuyau d’échappement.
Voici l’indice ultime pour ne pas se tromper. Le FAP est systématiquement bardé de sondes de température. Repérez aussi les petits tuyaux métalliques fins connectés à un capteur de pression différentielle.
Un FAP est toujours accompagné de capteurs. Si vous voyez un cylindre métallique avec des sondes vissées dessus et des petits tuyaux, vous avez trouvé votre filtre à particules.
FAP ou GPF ? les différences à connaître
Maintenant que vous savez où chercher, il faut distinguer le type de filtre, car tous ne sont pas logés à la même enseigne selon votre motorisation.
Le FAP classique des moteurs diesel
Depuis 2011, le FAP est une pièce obligatoire sur les moteurs diesel. Son rôle est de capturer les suies, ces fameuses particules noires nocives. C’est le gardien de la propreté de votre échappement. Il protège nos poumons en bloquant ces rejets toxiques.
Sur certains modèles, il peut être directement combiné au catalyseur. On parle alors de FAP catalysé, une pièce 2-en-1 plutôt ingénieuse. Cela permet de gagner un espace précieux sous le châssis.
Bon à savoir, ce système impose quelques contraintes techniques. Voici les points essentiels à retenir :
- Obligatoire sur les diesels
- Conçu pour capturer les suies de combustion
- Nécessite des cycles de régénération à haute température
Le GPF, son cousin sur les moteurs essence
Le GPF (Gasoline Particulate Filter) s’impose désormais sous nos châssis. Il équipe de plus en plus les moteurs essence à injection directe récents pour répondre aux nouvelles normes anti-pollution. C’est le même principe, mais pour l’essence. La technologie s’adapte ici aux particules plus fines.
Son emplacement est identique à celui du FAP : sur la ligne d’échappement, sous le véhicule. Visuellement, il est donc très similaire à son homologue diesel. On le repère souvent juste avant le silencieux.
Même si la localisation est la même, un problème sur cet élément peut causer un défaut moteur général. Ne négligez jamais un voyant allumé.
L'emplacement et ses conséquences : quand le FAP pose problème
Pour repérer l’emplacement filtre particules, il faut regarder sous le châssis. Il se trouve sur la ligne d’échappement, positionné juste après le catalyseur et avant le silencieux arrière. Cette localisation précise expose directement la pièce aux variations thermiques.
Les symptômes qui trahissent un FAP en difficulté
C’est souvent la même histoire qui commence. Un matin, le tableau de bord s’illumine avec un voyant moteur allumé. Pire encore, vous ressentez une perte de puissance flagrante ou le moteur passe en « mode dégradé ». Impossible de l’ignorer.
Le souci ? Placé loin du moteur, le FAP peine à chauffer en ville. Sur les petits trajets urbains, il ne monte pas assez en température et finit par s’encrasser bêtement.
Parfois, c’est plus sournois. Vous avez juste un voyant moteur allumé sans perte de puissance. C’est le signe qu’il sature doucement mais sûrement.
Nettoyage, régénération ou remplacement : que faire ?
Face à un filtre bouché, trois options s’offrent à vous : la régénération forcée, le nettoyage pro ou le remplacement radical.
| Solution | Quand l’envisager ? | Avantages | Inconvénients |
|---|---|---|---|
| Régénération forcée | Colmatage léger / trajets urbains | Rapide et peu coûteuse | Solution souvent temporaire |
| Nettoyage professionnel | Colmatage modéré à sévère | Très efficace et moins coûteux qu’un remplacement | Immobilisation du véhicule, pas toujours possible |
| Remplacement du FAP | FAP fissuré ou colmatage irréversible | Solution durable avec garantie | Coût élevé (800 € à 2 000 € et plus) |
FAQ
Comment savoir si le filtre à particules est hors service ?
Le signe le plus évident reste l’apparition d’un voyant spécifique sur votre tableau de bord, souvent accompagné d’un message d’alerte. Vous ressentez également une perte nette de puissance, comme si le moteur s’étouffait à l’accélération.
Physiquement, en regardant sous le véhicule à l’emplacement du FAP, il est impossible de voir l’état interne du filtre. Seul un diagnostic électronique via la prise OBD permet de confirmer le taux d’encrassement ou la défaillance définitive du composant.
Est-il risqué de rouler avec le voyant FAP allumé ?
Il est fortement déconseillé d’ignorer ce signal d’alerte sur la durée. Rouler avec le voyant allumé signifie que le filtre est saturé et ne parvient plus à effectuer ses cycles de régénération automatique.
Si vous insistez, vous risquez d’endommager gravement le turbocompresseur ou le moteur lui-même à cause de la contre-pression exercée par les gaz d’échappement bloqués. Une intervention rapide limite souvent les frais.
Est-il autorisé de rouler sans filtre à particules ?
La suppression du FAP, ou « défapage », est strictement interdite par la loi. Le véhicule ne respecte plus les normes d’homologation environnementale pour lesquelles il a été conçu.
De plus, cette absence se détecte immédiatement lors du contrôle technique par l’analyse des polluants, entraînant une contre-visite obligatoire. Vous vous exposez aussi à une amende en cas de contrôle routier.
Quel budget prévoir pour le remplacement d'un FAP ?
Le remplacement est une opération onéreuse qui dépend fortement du modèle de votre véhicule. Le prix de la pièce neuve oscille généralement entre 800 € et peut dépasser les 2 000 € pour des modèles complexes.
Il faut ajouter à cela le coût de la main-d’œuvre pour la pose. C’est pourquoi le nettoyage professionnel est souvent envisagé comme une première alternative plus économique avant le changement complet.
Combien coûte un nettoyage professionnel du FAP ?
Cette solution est nettement plus abordable que le remplacement pur et simple. Pour un nettoyage complet en atelier, comptez généralement une fourchette comprise entre 200 € et 350 €.
Ce procédé permet souvent de récupérer les performances d’origine et d’éteindre les voyants d’alerte, à condition que la structure interne en céramique ne soit ni cassée ni fondue.
