Vous craignez d’endommager le circuit électrique en cherchant comment brancher un autoradio vintage sur votre tableau de bord ? Nous détaillons ici la correspondance exacte des couleurs et l’usage des connecteurs ISO pour sécuriser intégralement votre montage. Appliquez nos méthodes pour distinguer l’alimentation permanente du contact et garantissez une installation sonore fonctionnelle dès le premier essai.
Avant de manipuler les câbles, il faut impérativement sécuriser l’environnement de travail pour éviter tout incident électrique.
Coupure de l'alimentation via la batterie
Commençons par une règle d’or souvent ignorée : débranchez systématiquement la borne négative de la batterie. C’est la méthode infaillible pour prévenir les courts-circuits accidentels durant l’intervention. Vous protégez ainsi les fusibles et l’électronique de bord. Ne négligez pas cette sécurité de base.
Isolez ensuite le câble de masse avec un chiffon ou un bouchon plastique. Cette barrière empêche tout contact involontaire avec la borne. La sécurité électrique passe par la maîtrise de ces détails.
Vérifiez enfin l’absence totale de courant en tentant d’allumer le plafonnier. Si rien ne s’éclaire, le circuit est vide et vous pouvez opérer sereinement.
Sélection de l'outillage et retrait de l'ancien bloc
Munissez-vous des clés d’extraction spécifiques adaptées au modèle de votre voiture. Insérez-les fermement dans les fentes latérales jusqu’au déclic. Tirez ensuite doucement pour déloger l’unité centrale de son logement.
Débranchez les prises situées à l’arrière avec une précaution extrême. Ne tirez jamais sur les fils eux-mêmes sous peine de dommages irréversibles. Manipulez uniquement les blocs connecteurs en plastique pour ne rien arracher du faisceau.
Examinez attentivement l’état général du faisceau d’origine avant la suite. Traquez la moindre trace d’usure ou des fils dénudés suspects. Un diagnostic visuel immédiat vous épargnera bien des pannes futures.
Identification des câbles pour brancher un autoradio sans erreur
Une fois l’espace libéré, le vrai travail commence avec le repérage précis de chaque fil de couleur. Une erreur d’inattention à ce stade, et c’est tout le système électrique qui risque la surchauffe ou la panne.

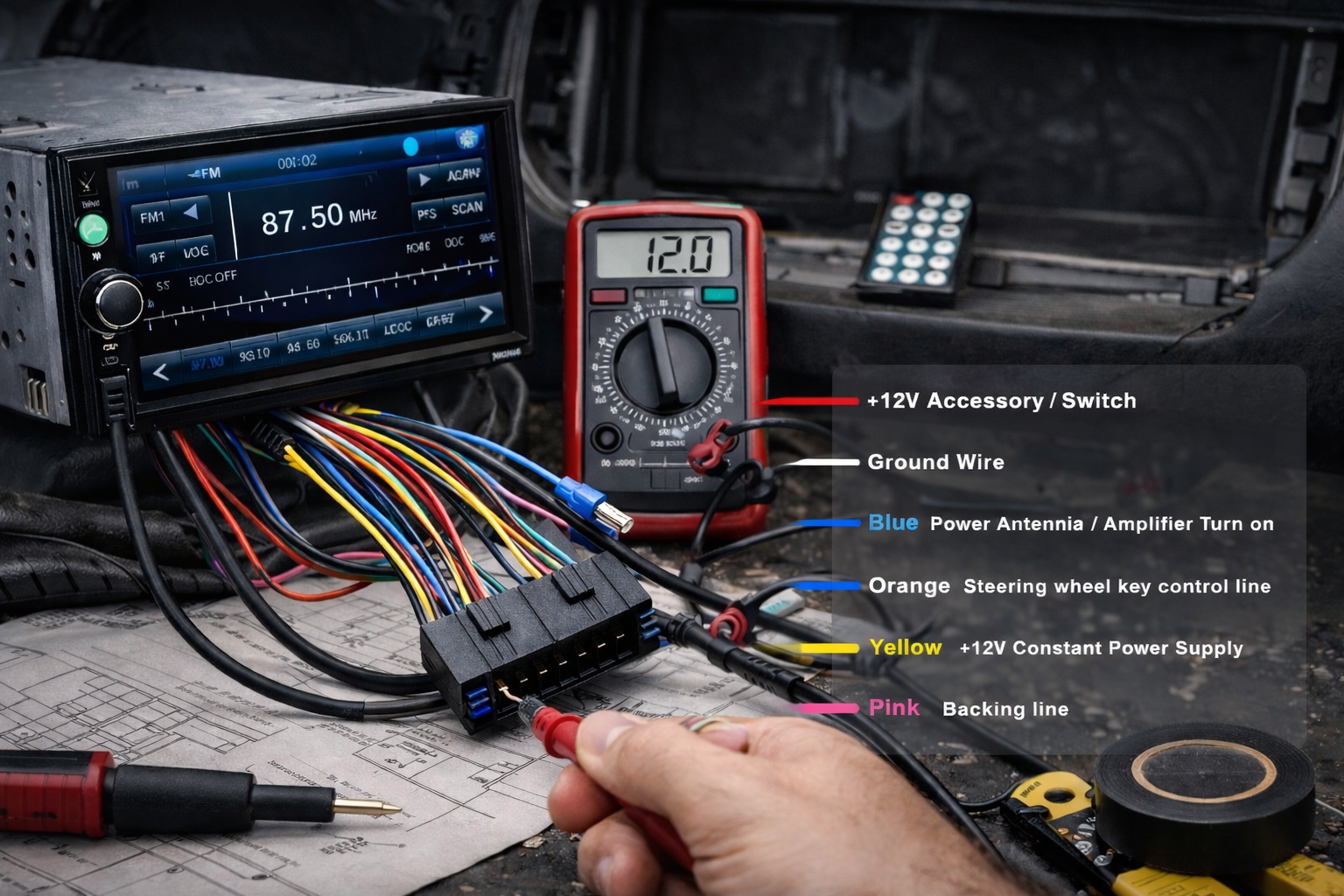

Distinction entre le 12V permanent et le 12V après contact
Le fil jaune assure l’alimentation 12V permanente du système. Il maintient la mémoire interne active pour vos réglages. Sans lui, vous perdrez bêtement vos stations radio chaque matin.
Le fil rouge gère l’alimentation après contact. Il s’active uniquement quand vous tournez la clé dans le contacteur. C’est ce qui permet au poste de s’éteindre seul. Une inversion ici viderait votre batterie en quelques heures à peine.
Vérifiez toujours la présence d’un fusible sur ces lignes critiques. Il protège efficacement l’appareil contre les surtensions : ne le négligez jamais.
Raccordement de la masse et des sorties accessoires
Glissez le support métallique dans la niche vide du tableau de bord. Il doit s’ajuster parfaitement à l’emplacement d’origine. C’est la base solide, voire la fondation, de votre nouvelle installation audio.
Tordez les petites pattes métalliques vers l’extérieur avec un tournevis plat. Cette action bloque le cadre contre le tableau de bord. Rien ne doit bouger, car les vibrations en roulant sont impitoyables.
Clipsez les prises ISO du véhicule directement dans l’autoradio. Les détrompeurs intégrés empêchent physiquement les erreurs de sens. Le clic sec confirme le bon verrouillage : vous êtes paré pour la suite.
Mise en œuvre des normes ISO et FAKRA
Savoir identifier les fils est une chose, mais utiliser les bons connecteurs facilite grandement l’assemblage final et évite bien des déconvenues.
Installation du cadre métallique et du faisceau standard
Glissez le support métallique dans la niche vide du tableau de bord. Il doit s’ajuster parfaitement à l’emplacement d’origine. C’est la base solide, voire la fondation, de votre nouvelle installation audio.
Tordez les petites pattes métalliques vers l’extérieur avec un tournevis plat. Cette action bloque le cadre contre le tableau de bord. Rien ne doit bouger, car les vibrations en roulant sont impitoyables.
Clipsez les prises ISO du véhicule directement dans l’autoradio. Les détrompeurs intégrés empêchent physiquement les erreurs de sens. Le clic sec confirme le bon verrouillage : vous êtes paré pour la suite.
Utilisation d'adaptateurs pour les véhicules spécifiques
Les voitures modernes, comme chez VW ou BMW, utilisent souvent des prises FAKRA. Un adaptateur vers ISO devient alors indispensable. Cela permet de conserver le câblage d’origine intact, évitant ainsi de massacrer le faisceau électrique.
N’oubliez pas l’adaptateur d’antenne radio, souvent négligé. Les fiches diffèrent radicalement selon les constructeurs. Une bonne connexion garantit une réception claire, sans ces grésillements insupportables sur la route.
Vérifiez la compatibilité des commandes au volant. Une interface spécifique est souvent nécessaire. Testez chaque bouton après le branchement pour éviter toute frustration ultérieure.
Solutions pour la mémoire et le branchement en direct
Procédure de câblage direct sur la batterie
Tirez un câble neuf directement depuis la batterie du véhicule. Utilisez une section de fil suffisante pour garantir le flux électrique. Cela évite les chutes de tension importantes qui nuisent à l’audio.
Placez un porte-fusible près de la borne positive. C’est une sécurité vitale contre l’incendie en cas de pépin électrique. Choisissez un calibre adapté à la puissance du poste. Cette protection empêche de griller tout le faisceau.
Ajoutez un interrupteur manuel sur la ligne rouge. Cela évite de vider la batterie à l’arrêt du moteur. C’est une solution radicale mais efficace pour les anciens modèles.
Maintien des réglages et erreurs de montage courantes
Sur certaines voitures, il faut inverser le fil rouge et le jaune. C’est un classique des marques européennes pour corriger l’alimentation. Cela règle les soucis de mémoire qui s’efface à chaque arrêt.
Testez votre montage en coupant le contact du véhicule. Rallumez l’autoradio après une minute de pause complète. Si vos stations sont là, le câblage est parfait et fonctionnel.
Bannissez les dominos et les torsades simples pour vos connexions. Utilisez des connecteurs rapides ou des soudures isolées. La fiabilité de l’audio en dépend vraiment pour éviter les faux contacts.
Respecter la coupure batterie et l’identification des fils assure un branchement d’autoradio sécurisé. Après validation des connecteurs ISO, profitez sans attendre d’un système audio performant et stable. Une installation rigoureuse garantit votre confort acoustique sur la route.
